　　阀门是在流体系统中，用来控制流体的方向、压力、流量的装置是使配管和设备内的介质(液体、气体、粉末)流动或停止并能控制其流量的装置。下面介绍各种阀门的规格型号图片供大家参考。

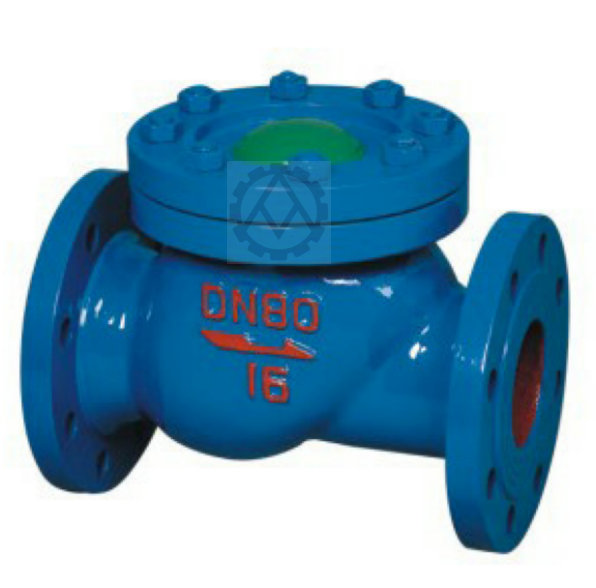

　　各种阀门的规格型号图片

　　一、阀门型号大全

　　SO、WN、PL——管法兰类型代号

　　SO——带颈平焊法兰

　　WN——带颈对焊法兰

　　PL——板式平焊法兰

　　RF——密封面形式代号，密封面形式为“突面”。

　　全平面是：FF

　　凹凸面：MFM

　　榫槽面;TG

　　环连接面：RJ

　　二、阀门型号编制方法、阀门编号说明

　　阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

　　一单元 二单元 三单元 四单元 阀门类型 传动方式 连接型式 结构形式 密封副材料 - 公称压力 阀体材料。

　　一单元：阀门类型代号类型代号：安全阀A， 蝶阀D ，隔膜阀G ，止回阀H，截止阀J，节流阀L ，排污阀P ，球阀Q ，疏水阀S， 柱塞阀U ，旋塞阀X， 减压阀Y，闸阀Z。

　　二单元：传动方式代号：电磁动0， 电磁-液动1 ， 电-液动2 ， 蜗轮3 ， 正齿轮4 ，伞齿轮5，气动6 ，液动7 ，气-液动8，电动9，手柄手轮无代号

　　三单元：连接型式连接方式代号：内螺纹1， 外螺纹2， 两不同连接3， 法兰 4焊接6 对夹7 卡箍8 卡套9，

　　四单元：结构型式,每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法

　　闸阀结构形式 代号

　　明杆 楔式 弹性闸板 0

　　刚性 单闸板 1，双闸板 2，平行式单闸板 3，双闸板 4， 暗杆 楔式 单闸板 5，双闸板 6，平行式 单闸板 7，双闸板 8

　　安全阀结构形式 代号

　　扳手 全启式 4，杠杆式 5 ，带控制机构 全启式 6，微启式 7，全启式 8， 脉冲式 9

　　减压阀结构形式 代号

　　直接作用波纹管式 1

　　直接作用薄膜式 2

　　先导活塞式 3

　　先导波纹管式 4

　　先导薄膜式 5

　　五单元： 密封副材料材料 锡基轴承合金

　　(巴氏合金) 搪 渗氮钢 18-8系

　　不锈钢 氟塑料 玻璃 Cr13

　　不锈钢B 衬胶C 蒙乃尔合金D尼龙塑料E 渗硼钢F 衬铅G Mo2Ti H

　　不锈钢 塑料 铜合金 橡胶 硬质合金 阀体直接加工

　　代号J M N P Q R S T X Y W

　　当密封副的密封面材料不同时，以硬度低的材料代号表示。

　　六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍

　　七单元：阀体材料阀体材料代号 钛及钛合金A 碳钢C Cr13系不锈钢H 铬钼钢I 可锻铸铁K 铝合金L 18-8系不锈钢P 球墨铸铁Q Mo2Ti系不锈钢R 塑料S 铜及铜合金T 铬钼钒钢V 灰铸铁Z。
