工业用阀中软件封闸阀占有很大的一部分,主要原因是软密封闸阀工作原理及特点决定了它的被广泛使用。软密封闸阀的启闭件是采用闸板,所以软密封闸阀只能是全开或者全关的状态。

  软密封闸阀工作原理:

  通常软密封闸阀在升降杆上会有梯形螺纹,通过闸板中间的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上,再倒回 1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程〉来确定。

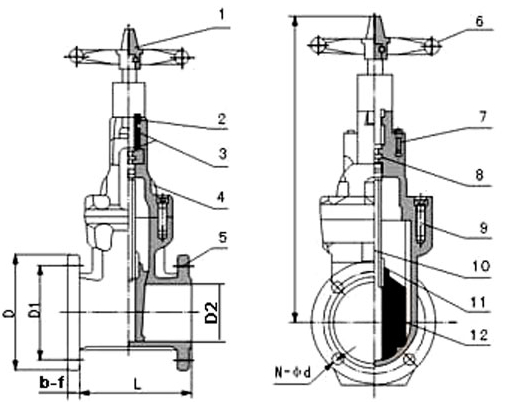

      软密封闸阀工作原理结构图:


  通过以上软密封闸阀工作原理介绍建议这类阀门在管道中应当保持水平安装,以保证它的正常使用。
