Y型过滤器是管道中介质过滤的常用设备,Y型过滤器能够很好的过滤管道中的杂质、大颗粒固体,以保护阀门设备的正常使用,Y型过滤器排污,安装,清洗方便被广大用户所认可,当介质中的杂质过多容易使得Y型过滤器堵塞,如果没有及时处理就会给系统运行造成不必要的麻烦。

  Y型过滤器堵塞检测方法的具体步骤如下:

  首先,利用压力检测器检测Y型过滤器10的进口 11的进口压力。然后,利用压力检测器检测Y型过滤器10的出口 12的出口压力。接着,比较检测到的进口压力和检测到的出口压力,若进口压力和出口压力存在压力差,或者进口压力和出口压力差大于某个预先设定的阈值,则判断为Y型过滤器10的内部过滤网13存在堵塞。

  在上述的检测进口压力、检测出口压力的步骤中,可以是检测通过Y型过滤器10的液体的进出口压力,也可以是检测通过Y型过滤器10的气体的进出口压力。也就是说,当从Y型过滤器10用于对液体进行过滤时,则检测进出口的液体的压力差,当从Y型过滤器10用于对气体进行过滤时,则检测进出口的气体的压力差,

  这里,在判断过程中,即可以设定为只要进口压力和出口压力存在压力差就判断为Y型过滤器10的内部过滤网13存在堵塞,也可以设定只有当进口压力和出口压力之间的压力差大于某个预先设定的阈值才判断为Y型过滤器10的内部过滤网13存在堵塞。这里,该阈值的设定可以根据Y型过滤器10应用的领域、通过的气体或液体的性质来进行,因此,在本发明中对于该阈值,不限定具体数值范围。

  以上,对于针对一个Y型过滤器的堵塞检测方法进行了说明,下面,对于针对多个Y型过滤器的堵塞检测方法进行说明,该堵塞检测方法的具体步骤如下:

  首先,对每个Y型过滤器10分别检测进口 11的进口压力的第一检测步骤。然后,对每个Y型过滤器10分别检测出口 12的出口压力。接着,对每个Y型过滤器10分别比较检测到的进口压力和检测到的出口压力,若进口压力和出口压力存在压力差或者进口压力和出口压力的压力差达到规定阈值,则判断为Y型过滤器10的内部滤网13存在堵塞。

  这里对于每个Y型过滤器10的检测,同上面已经说明的内容。在此基础上,在本实施方式的检测方法中还包括当判断为Y型过滤器10的内部滤网13存在堵塞的情况下提示存在堵塞的Y型过滤器是哪一个Y型过滤器的步骤。

  这样,不仅能够检测出Y型过滤器存在堵塞的情况下,而且在存在多个Y型过滤器的情况下,能够检测出哪个Y型过滤器存在堵塞并且提示出哪个Y型过滤器存在堵塞的情况。

  如上所述,利用本Y型过滤器的检测方法,能够不拆卸出内部过滤网就可以直接检测是否存在堵塞,而且在存在多个Y型过滤器的情况下,能够方便地得知是哪一个或者哪几个Y型过滤器存在堵塞情况。因此,具有节省人力、实时监控、使用方便的优点。

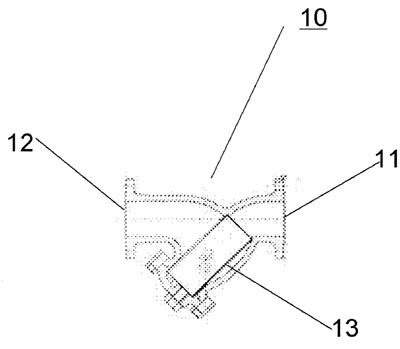

  Y型过滤器检测方法示意图
