美标阀门一般都是采用英寸表示，例：Flanged Globe Valve 150# RF，GLOBE
VAvle 球形阀，150# RF 为压力等级150磅约合PN2.5MPa 凸面法兰，前面的FLange 表示为法兰式 即为法兰连接，例如8"150#
表示8寸150磅即DN200 PN2.5MPa法兰对应美标是flange 8“CL150#RF如果是DN80则是3"。

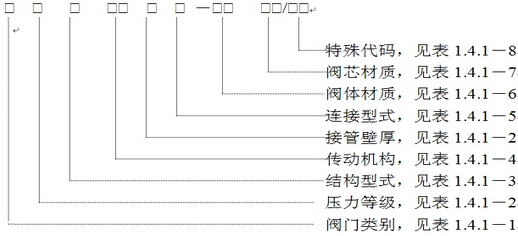

美标阀门型号编制大全：
注*：只有“连接型式”中为BW时才有此项
①美标阀门类别代号：
（表1.4.1－1）类别代号
|
代号
|
类别及应用标准
|
代号
|
类别
|
|
Z
|
闸阀/GATE VALVE (API600/API602/API603)
|
H
|
止回阀/CHECK VALVE (API600M/API602M./API603M/API594)
|
|
J
|
截止阀/GLOBE VALVE (API600M/API602M/API603M)
|
N
|
针型阀/NEEDLE GLOBE VALVE (API602M)
|
|
Y
|
仪表测压阀（API602M）
|
|
|
注：每个阀门采用什么标准由“结构型式”确定。
②美标阀门压力等级代号：
（表1.4.1－2）压力等级代号
|
代号
|
压力等级
|
应用垫片
|
应用螺栓/螺母
|
|
PN(公制)
|
CL(磅制)
|
（较低要求）
|
（较低要求）
|
|
1
|
1.0
|
|
石棉垫片
|
35#/25#；35CrMoA/35#
|
|
1a
|
1.0
|
|
石棉垫片
|
35#/25#；35CrMoA/35#
|
|
2
|
2.0
|
150
|
石棉垫片,缠绕垫片
|
35#/25#；35CrMoA/35#
|
|
2a
|
1.6
|
|
石棉垫片,缠绕垫片
|
35#/25#；35CrMoA/35#
|
|
3
|
5.0
|
300
|
缠绕垫片
|
35CrMoA/35#；25Cr2MoVA/35CrMo；
|
|
|
|
|
0Cr18Ni9/0Cr18Ni9
|
|
3a
|
2.5
|
|
缠绕垫片
|
35CrMoA/35#；25Cr2MoVA/35CrMo；
|
|
|
|
|
0Cr18Ni9/0Cr18Ni9
|
|
4
|
6.8
|
400
|
缠绕垫片
|
35CrMoA/35#；25Cr2MoVA/35CrMo；
|
|
|
|
|
0Cr18Ni9/0Cr18Ni9
|
|
4a
|
4.0
|
|
缠绕垫片
|
35CrMoA/35#；25Cr2MoVA/35CrMo；
|
|
(MF)
|
|
|
0Cr18Ni9/0Cr18Ni9
|
|
5
|
10.0
|
600
|
缠绕垫片，八角形金属垫片
|
35CrMoA/35#；25Cr2MoVA/35CrMo;
|
|
|
|
/OCTAGON TYPE RING
|
0Cr18Ni9/0Cr18Ni9
|
|
5a
|
6.3
|
600
|
缠绕垫片，
|
35CrMoA/35#；25Cr2MoVA/35CrMo;
|
|
(MF)
|
|
|
0Cr18Ni9/0Cr18Ni9
|
|
6
|
|
800
|
缠绕垫片
|
35CrMoA/35#；25Cr2MoVA/35CrMo;
|
|
|
|
|
0Cr18Ni9/0Cr18Ni9
|
|
7
|
15.0
|
900
|
八角形金属垫片/OCTAGON TYPE
|
ASTM A194 B7/A194 2H；ASTM A194
|
|
|
|
RING(或缺省)
|
B16/A194 4；ASTM A453 660A/A194 8C
|
|
8
|
25.0
|
1500
|
八角形金属垫片/OCTAGON TYPE
|
ASTM A194 B7/A194 2H；ASTM A194
|
|
|
|
RING(或缺省)
|
B16/A194 4；ASTM A453 660A/A194 8C
|
|
9
|
42.0
|
2500
|
八角形金属垫片/OCTAGON TYPE
|
ASTM A194 B7/A194 2H；ASTM A194
|
|
|
|
RING(或缺省)
|
B16/A194 4；ASTM A453 660A/A194 8C
|
|
A
|
CL150-CL800
|
|
|
|
|
B
|
|
|
|
|
|
C
|
|
|
|
|
注：¬每个阀门选用何种材料的垫片和螺栓、螺母由“阀体材料”确定。
对CL900.1500.2500三个等级的阀门，一般采用压力密封阀盖，此时“阀盖垫片”和“阀盖螺栓”项缺省。
®等级1a、2a、3a、4a、5a适用于JB标准阀门。
③美标阀门结构型式代号：
（表1.4.1－3）结构型式代号
|
代号
|
结构型式
|
结构型式解释
|
应用标准
|
结构长度标准
|
|
C
|
BB-BG-OS&Y
|
螺栓连接阀盖，螺栓连接压盖，明杆支架式
|
API602/API602M
|
ASME B16.10
|
|
|
(BOLTED BONNET,BOLTED GLAND,OS&Y)
|
|
|
|
D
|
BB-BG-OS&Y
|
螺栓连接阀盖，螺栓连接压盖，明杆支架式
|
API603/API603M
|
ASME B16.10
|
|
|
(BOLTED BONNET,BOLTED GLAND,OS&Y)
|
|
|
|
E
|
BB-BG-OS&Y-N
|
螺栓连接阀盖，螺栓连接压盖，明杆支架式,
|
API602M
|
ASME B16.10
|
|
|
针型结构(BOLTED BONNET,BOLTED GLAND,
|
|
|
|
|
OS&Y ,NEDDLE TYPE)
|
|
|
|
G
|
BC-PISTON-LIFT
|
螺栓连接阀盖，升降式
|
API602M
|
ASME B16.10
|
|
|
(BOLTED BONNE,PISTON-LIFT)
|
|
|
|
H
|
BC-PISTON-LIFT
|
螺栓连接阀盖，升降式
|
API603M
|
ASME B16.10
|
|
|
螺栓连接阀盖，螺栓连接压盖，明杆支架式,
|
|
|
|
B
|
BB-BG-OS&Y-W
|
波纹管密封结构(BOLTED BONNET,BOLTED
|
API600M
|
南京流体工程机
|
|
|
GLAND,OS&Y ,BELLOWS SEAL TYPE)
|
|
械厂标准
|
|
|
螺栓连接阀盖，螺栓连接压盖，明杆支架式,低温
|
|
|
|
L
|
BB-BG-OS&Y-L
|
密封结构(BOLTED BONNET,BOLTEDGLAND
|
ASME B16.34
|
ASME B16.10
|
|
|
,OS&Y ,CRYOGENIC SERVICE SRRUCTURE)
|
|
|
|
1
|
BC-SWING
|
螺栓连接阀盖，旋启式
|
API600M
|
ASME B16.10
|
|
|
(BOLTED BONNET,SWING)
|
|
|
|
2
|
PS-PISTON-LIFT
|
压力密封阀盖，升降式
|
API600M
|
ASME B16.10
|
|
|
(PRESSURE SEAL BONNET,PISTON-LIFT)
|
|
|
|
3
|
WAFER TYPE
|
对夹式止回阀
|
API594
|
API594
|
|
|
(WAFER CHECK VALVE)
|
|
|
|
4
|
TILTING-DISC
|
TILTING-DISC 型止回阀
|
API600M
|
ASME B16.10
|
|
|
（TILTING-DISC TYPE CHECK VALVE）
|
|
|
|
5
|
BB-BG-OS&Y-F
|
螺栓连接阀盖,螺栓连接压盖,明杆支架式,配特殊填料
|
API600/API600M
|
ASME B16.10
|
|
|
(BOLTED BONNET,BOLTED GLAND,OS&Y,WITH
|
|
|
|
|
SPECCIAL PACKING)
|
|
|
|
6
|
BB-BG-OS&Y
|
螺栓连接阀盖,螺栓连接压盖,明杆支架式
|
API600/API600M
|
ASME B16.10
|
|
|
(BOLTED BONNET,BOLTED GLAND,OS&Y)
|
|
|
|
7
|
BB-BG-OS&Y-H
|
螺栓连接阀盖,螺栓连接压盖,明杆支架式,带吹扫孔
|
API600/API600M
|
ASME B16.10
|
|
|
(BOLTED BONNET,BOLTED GLAND,OS&Y,WITH
|
|
|
|
|
BLOMING HOLE)
|
|
|
|
8
|
PS-BG-OS&Y
|
压力密封阀盖,螺栓连接压盖,明杆支架式
|
API600/API600M
|
ASME B16.10
|
|
|
(PRESSURE SEAL BONNET,BOLTED GLAND,OS&Y)
|
|
|
|
9
|
PS-COVER SWING
|
压力密封阀盖, 旋启式
|
API600/API600M
|
ASME B16.10
|
|
|
(PRESSURE SEAL BONNET, SWING)
|
|
|
|
M
|
BB-BG-M-SEAL
|
动密封闸阀
|
API600M
|
ASME 16.10
|
④美标阀门传动机构代号：
（表1.4.1－4）传动机构代号
|
代号
|
传动型式
|
|
$
|
手动
|
|
A
|
电动/ELECTRIC MOTOR OPERATED
|
|
B
|
气动/AIR MOTOR OPERATED
|
|
C
|
伞齿轮驱动/BEVEL GEAR OPERATED
|
|
D
|
链条传动/REMOTE OPERATED WITH CHAIN
|
|
E
|
延长杆传动/OPERATED WITH EXTENDED STEM
|
|
F
|
远距离铰链联接杆传动(简称：远距离手动)/REMOTE OPERATED WITH JOINT & LEVER
|
|
H
|
蜗轮蜗杆传动/
|
⑤美标阀门连接型式代号：
（表1.4.1－5）连接型式代号
|
代号
|
连接型式
|
连接型式解释
|
|
S
|
SW
|
承插焊/SOCKET WELDED
|
|
T
|
NPT
|
60°锥管螺纹/NATIONAL TAPER PIPE THREAD
|
|
G
|
Rc
|
55°锥管螺纹/55° TAPER PIPE THREAD
|
|
R
|
RF
|
凸台面法兰连接/RAISED FACE
|
|
J
|
RJ
|
环槽面法兰连接/RING JOINT
|
|
W
|
BW
|
对焊连接/BUTT－WELDED
|
|
P
|
PIPE
|
阀门两端各带一段150mm长的管子/EACH ENDWITH A 150mm SHORT PIPE
|
|
F
|
MF(F)
|
凹凸面连接（凹面）/MALE-FEMALE FACE(FEMALE)
|
|
A
|
RF-NPT
|
|
⑥美标阀门阀体材质代号：
（表1.4.1－6）阀体材质代号
|
代号
|
阀体材质/BODY
|
公称压力
|
阀盖垫片材料/GASKET
|
阀盖螺栓材料BOLT/NET
|
阀杆填料/PACKING
|
|
1. 锻造碳素钢阀体代号：/FORGED CARBON STEEL
|
|
|
£CL150
|
特制石棉垫片(£400℃耐油/酸/碱)
|
35#/25#
|
¬DN£40:304金属丝与柔
|
|
H1
|
ASTM A105
|
CL300,400,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
性石墨编织填料
|
|
|
CL600
|
软铁，八角型金属垫片
|
35CrMoA/35#
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150
|
304＋聚四氟乙烯缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
H2
|
ASTM A350-LF2
|
CL300,400,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
CL600
|
LF2，八角型金属垫片
|
35CrMoA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150
|
304＋聚四氟乙烯缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
H3
|
ASTM A350-LF3
|
CL300,400,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
CL600
|
LF3，八角型金属垫片
|
35CrMoA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
2 . 铸造碳素钢阀体代号：/CAST CARBON STEEL
|
|
|
£CL150
|
特制石棉垫片(£400℃耐油/酸/碱)
|
35#/25#
|
¬DN£40: 304金属丝与柔
|
|
J1
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
性石墨编织填料
|
|
A216-WCB
|
CL600
|
软铁，八角型金属垫片
|
35CrMoA/35#
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150
|
304＋聚四氟乙烯缠绕垫片
|
35CrMoA/35#
|
¬DN£40: 304金属丝与柔
|
|
J2
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
A352-LCB
|
CL600
|
LF2，八角型金属垫片
|
35CrMoA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150
|
304＋聚四氟乙烯缠绕垫片
|
35CrMoA/35#
|
¬DN£40: 304金属丝与柔
|
|
J3
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
A352-LC3
|
CL600
|
LF3，八角型金属垫片
|
35CrMoA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
3.锻造合金钢阀体代号：(FORGED ALLOY STEEL)
|
|
|
£CL150,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
K1
|
ASTM A182-F1
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
性石墨编织填料
|
|
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
35CrMoA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
K2
|
ASTM A182-F11
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
⑥美标阀门阀体材质代号：（续）/BODY MATERIAL（CONTINUE）
（表1.4.1－6）阀体材质代号（续）
|
代号
|
阀体材质/BODY
|
公称压力
|
阀盖垫片材料/GASKET
|
阀盖螺栓材料BOLT/NET
|
阀杆填料/PACKING
|
|
|
£CL150,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
K3
|
ASTM A182-F22
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
¬DN£40:304金属丝与柔
|
|
K4
|
ASTM A182-F5
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
性石墨编织填料
|
|
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
¬DN£40:304金属丝与柔
|
|
K5
|
ASTM A182-F9
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
性石墨编织填料
|
|
|
CL600
|
0Cr18Ni9，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
4. 铸造合金钢阀体代号：(CAST ALLOY STEEL)
|
|
|
£CL150
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40: 304金属丝与柔
|
|
L1
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
性石墨编织填料
|
|
A217-WC1
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
35CrMoA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
L2
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
A217-WC6
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
L3
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
A217-WC9
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
¬DN£40:304金属丝与柔
|
|
L4
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
性石墨编织填料
|
|
A217-C5
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
¬DN£40:304金属丝与柔
|
|
L5
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
性石墨编织填料
|
|
A217-C12
|
CL600
|
0Cr18Ni9，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
|
|
|
|
5. 锻造不锈钢阀体代号：(FORGED AUST.SS)
|
|
|
£CL150,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
M1
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
A182-F304
|
CL600
|
0Cr18Ni9，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150,800
|
316＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:316金属丝与柔
|
|
M2
|
ASTM
|
CL300,400
|
316＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
A182-F316
|
CL600
|
0Cr17Ni12Mo2,八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:316金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150,800
|
321＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
¬DN£40:321金属丝与柔
|
|
M3
|
ASTM
|
CL300,400
|
321＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
性石墨编织填料
|
|
A182-F321
|
CL600
|
0Cr18Ni11Ti,八角型金属垫片
|
0Cr18Ni9/0Cr18Ni9
|
DN³50:321金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
£CL150,800
|
321＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
¬DN£40:321金属丝与柔
|
|
M4
|
ASTM
|
CL300,400
|
321＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
性石墨编织填料
|
|
A182-F347
|
CL600
|
0Cr18Ni11Ti,八角型金属垫片
|
0Cr18Ni9/0Cr18Ni9
|
DN³50:321金属丝与柔性石
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
