暗杆闸阀又称之为旋转杆闸阀,阀杆与螺母是处于阀体内部,与流体直接地接触。闸板是暗杆闸阀的启闭件,启闭时,围绕着阀杆做旋转运动来实现。闸板的运动方向与流体的运动反向是相互垂直的,暗杆闸阀不能用于调节介质,它只能处于全开或是全关状态。
一、暗杆闸阀工作原理:
暗杆闸阀在工作中高度会保持不变的状态,安装它的空间量小,适合做成大口径或是安装在对闸阀又要求的工况环境中。阀杆螺母都设置在闸板上,手轮开始转动运行的同时会带动阀杆转动,从而使闸板提升通过阀门底端以及阀瓣上的导槽,将旋转的运动转换为直线运动,也就是将操作转矩转换为操作推力。
将阀门开启后,闸板提升高度到到与阀门通径相等的1:1倍时,介质就能畅通流淌,不过在工作运行时,是没有办法做监视。一般的用户在使用暗杆闸阀,都是以阀杆的顶点作为标志,所以通常为了保障该闸阀能够顺利安全的工作运行,会在开到顶点的位置上在倒回做1~2圈的旋转动作。

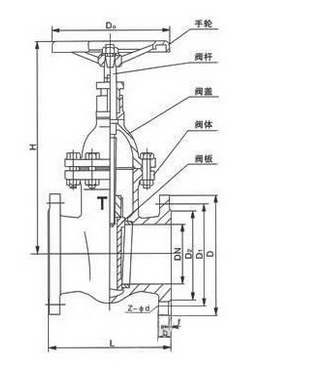

二、暗杆闸阀结构图:
三、暗杆闸阀结构特点:
①结构紧凑,合理的设计方案,流体阻力小,通道能过畅通无阻。
②密封面采用的材质是不锈钢与硬质合金组成,大大提升使用寿命。
③采用了柔性石墨作为填料,密封性能良好,操作省力灵活。
④使用范围广泛,在介质管路中起着重要的作用。
⑤暗杆闸阀的驱动方式有很多种,例如:手动、电动、齿轮传动、气动;它的结构形式又分为:双闸板型号、刚性楔式单闸板与弹性楔式单闸板等型号。

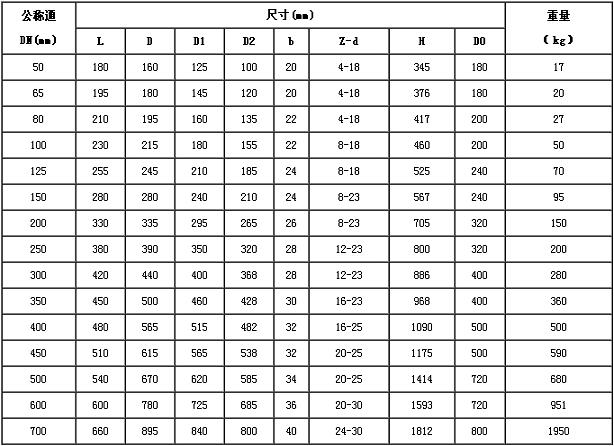

四、暗杆闸阀外形尺寸:
暗杆闸阀利用整体包胶来到到较好的密封效果,同时也克服了传统闸阀的漏水、生锈或密封不良等缺陷。它的结构小巧,节约在安装时所需的安装空间,使用的范围广泛,当暗杆闸阀与其他配置组合在一起是,能在不同的场合或工况里使用。用于自来水、污水、电力、船舶、治金、能源系统、建筑、石油、化工等介质管路中起截流功能。
