我们都知道自来水厂的常规制水工艺从原水取水，沉淀池絮凝沉淀，滤池过滤，直至较后的出水泵房输出供水，都离不开阀门的使用。但是在不同的部位对于阀门的选用要求是大不相同的，正确、合理的选择，可以获得阀门较经济的使用寿命和较佳的性能。主要区别在于阀门的口径，阀门的材料、阀门的類型和阀门的控制方法上。今天小阀门儿就来讲一讲关于自来水厂的阀门选用里你不知道的小技巧。
1、阀门在城乡供水管网中的作用
在水资源的配送过程中，不可缺少的，它发挥着一个运输中介的作用，城乡供水管网的使用十分广泛，建设工程也十分浩大，不同类型的城乡供水管网能够满足人们不同的需求。在平常的管理中，阀门不总是应用到的，但是在紧急情况下，一个合格的阀门必须能够实现灵活控制，对水流量进行控制。阀门在选择时，主要关注类型、材料、生产厂家、生产技术等，从各个方面确定阀门的质量符合标准。所以，我们接下来就开始一起了解一下自来水厂选阀门的一些小技巧吧！
2、水厂常规制水系统的阀门分布
2.1原水取水的工艺阀门
头部原水的阀门其特点是阀门口径较大，无须经常操作，大部分属于一年甚至几年才需要操作一次，阀门长期处于常开或常闭状态。因此从控制方法上，95%以上选用的是手动阀门，从阀门类型上均为闸阀或者蝶阀，由于闸阀的水头损失要优于蝶阀，头部阀门闸阀略多于蝶阀。口径集中在1200～1600mm，在头部进水管道上也存在口径3000mm或3000mm以上的阀门。
2.2沉淀池阀门
沉淀池的阀门主要是进水阀，出水阀和隔离阀。出水阀基本处于常开状态，隔离阀基本处于常闭状态，一年操作一次，故而这两种阀门都选用手动闸板阀，规格分布在2200×1800～1200×840之间。而沉淀池的进水阀承担着水量分配的重要职责，要求调节频繁，性能可靠，且分布在各个沉淀池前，分布比较散，均采用带有智能控制系统的电动调节阀。它是决定着沉淀池的水量和系统平衡的关键一环，对于制水线是根据出水量动态调节的系统，尤为重要，并且还需要进行PID动态跟踪调节，这时对于阀门的全行程时间，允许的起停频率都会有相应的要求。
2.3滤池阀门
较常见的滤池为四阀滤池，这也是滤池的较基本配置。即无论哪种滤池都至少有进水阀、排水阀、冲洗阀和清水阀这四类阀门。当然现在也有不少五阀、六阀（V型滤池）甚至七阀滤池，还配备了气冲阀，初滤水阀或者多配备一个进水阀等等情况。从阀门的结构上来分清水阀和冲洗阀通常选用蝶阀，这主要原因是清水阀和冲洗阀都安装在管廊内的管道上，且清水阀需要频繁调节，而冲洗阀也会有调节冲洗强度的需求。而进水和排水通常通过渠道进行，故而进水阀与排水阀基本上都选用闸板阀。滤池的冲洗阀口径要略大于清水阀口径，冲洗阀根据滤池面积、冲洗强度和冲洗时间等要求基本上在DN600～DN800，而清水阀根据流量、滤速等要求则在DN400～DN600。进水阀和排水阀的尺寸与沉淀池设计流量、渠道尺寸相关。

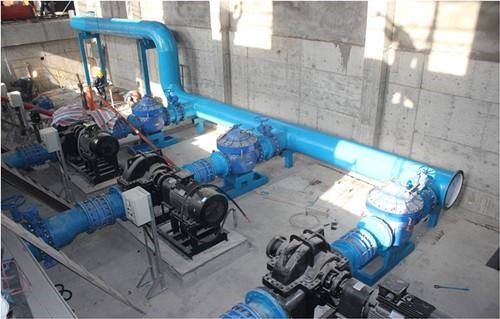

2.4泵房阀门
泵房内的阀门主要是水泵机组上的进水阀、出水阀、检修阀和止回阀。前三种阀门基本都选用蝶阀，差异在于控制方式上。进水阀和检修阀只需要手动阀门即可，因为他们处于常开状态。水泵出口阀门的选择，首先需满足水泵能闭阀启动及停止，如果考虑到用出水阀调节水量，使水泵拥有不同的工况来满足需求的因素，出水阀也需要是调节型智能装置控制；其次需配备止回阀，在水泵机组意外停机时能迅速关闭阀门以防止水泵长时间反转，又要避免停泵水锤现象的发生。
2.5水厂加药系统的阀门
水厂加药系统的特性决定了用在上面的阀门口径小，流量小，但是对流量调节要求高，精度要求高，调节速度快，故而通常选用流量调节阀，这种阀门使得介质流通能力仅仅取决于阀本身的结构，这样就做到了流量调节一次完成。水厂加药系统管道内的介质主要是硫酸铝、硫酸铵、次氯酸钠等溶液，这就要求阀门还具有抗腐蚀的能力。硫酸铵对铜有腐蚀作用，不能选用铜材质制作的阀门，一般采用不锈钢球阀或UPVC球阀。次氯酸钠对钢、铁有腐蚀作用，不能选用钢、铁材质制作的阀门，一般采用UPVC球阀或聚四氟乙烯内衬哈氏合金阀芯的阀门。
另外加药系统还会用到不锈钢球阀、UPVC球阀或蝶阀作为开关阀、切换阀等。
这些就是阀门在自来水厂中应有的作用和功能，所以我们就可以根据上文，详细的列出一个关于自来水厂选择阀门的依据了，那么我们接着往下看。
3、阀门的选择依据
第一步，所选用阀门的用途、使用工况条件和控制方式。
第二步，安装尺寸和外形尺寸，与管道的连接方式。
第三步，对阀门流体特性的要求：水头损失、流量特性、密封等级等。
第四步，工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒。
第五步，如果阀门要用于控制，必须确定如下额外参数：控制方式、较大和较小流量要求、正常流动的压力降、关闭时的压力降、阀门的较大和较小进口压力。
4、阀门的选择步骤
第一步，阀门的密封性能要符合介质的要求。
第二步，确定工艺要求，即确定现场管道内的压力、流量和背压等，再确定管道的公称通径和阀座孔的直径，决定阀门的形式和种类。
第三步，根据管道的口径、现场工况条件，选择阀门的类型，结合第二步的工艺参数，选择阀门，同时根据阀门的安装位置，确定所选用阀门的结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外形尺寸等。
第四步，根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料。
第五步，根据传动形式选择传动机构，水厂的蝶阀多以多回转的转动机构为主，闸板阀则是直行程的传动机构。
第六步，确定控制方式，对于气控系统就是气缸与配套传动机构选择，对于电控系统则是电动执行机构选择。对于电动执行机构的选择即根据阀门要求的全行程时间、阀门的扭矩等参数，确定传动机构的速比和输出力矩，接口类型，确定电动机的转速、功率等。
第七步，考虑执行机构的防护等级、通讯方法，是否选用可控硅等其他配置。
第八步，利用现有的资料：阀门产品目录、阀门产品样本等选择适当的阀门产品。
结束语
综上所述，随着自动化水平的提高，水厂对阀门的要求也越来越高，越来越多，但是无论如何变化，常规的选用上大致在本文所讲的范围内。主要的阀门本文都有所提及，当然水厂还有用到排气阀、电磁阀、背压阀等，这里就不再详细介绍了。好了，这次关于小阀门儿关于自来水厂的阀门选用里你不知道的小技巧就到这里了，喜欢的话的就收藏吧，关注百阀网公众号，每周多了解一些阀门的小知识。
