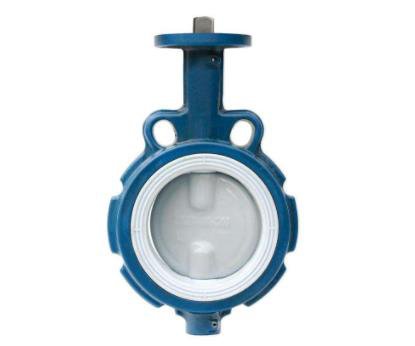

衬氟蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门呈全开状态。
衬氟阀门又称氟塑料衬里耐腐阀门，是将聚四氟乙烯树脂（或型材经加工）采用模压（或镶嵌）方法置于钢质或铁质的阀门承压件的内壁（同样的方法适用于各类压力容器及管路附件的内衬）或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。
衬氟蝶阀有点
衬氟蝶阀，衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。本类阀门在管道中一般应当水平安装。
衬氟蝶阀材料
衬氟蝶阀的衬里材料是氟塑料，以下是氟塑料的工业产品上使用 [1] 的性能：
聚全氟乙烯 FEP (F46)
适用介质：
任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。
使用温度：
-85~150
特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性
高，有极好的耐候性和辐射性。
聚三氟乙烯 PCTEF (F3)
适用介质：
各种有机溶剂，无机腐蚀液(氧化性酸类)
使用温度：-195~120
特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些
聚丙烯： RPP
适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。
使用温度：-14~80
特点：较轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。
聚氯乙烯: 硬质)PVC
适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。
使用温度：0-55
特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接
及粘合，价格较低。
聚四氯乙烯 PTFE(F4)
使用介质：强酸，强碱，强氧化剂等。
使用温度：-200~180
特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。
聚偏氯乙烯 PVDF(F2)
使用介质：耐大多数化学药品和溶剂，
使用温度：-70~100
特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，较大特 点是韧性好，易成型。
聚烯烃：PO
适用介质： 各种浓度的酸碱盐及某些有机溶剂。
使用温度：-58~80
特点：是世界较理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。
衬氟蝶阀注意事项
1.由于多层软叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，带受冲刷后，直接影响密封性能。
2.受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。
