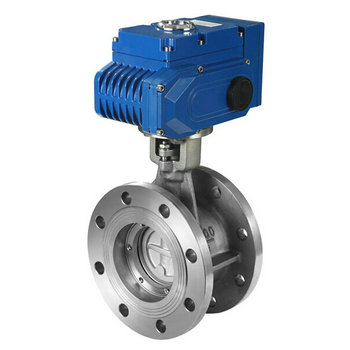

电动蝶阀属于电动阀门和电动调节阀中的一个品种。电动蝶阀连接方式主要有:法兰式和对夹式;电动蝶阀密封形式主要有:橡胶密封和金属密封。电动蝶阀通过电源信号来控制蝶阀的开关。该产品可用做管道系统的切断阀控制阀止回阀。附带手动控制装置,一旦出现电源故障,可以临时用手动操作,不至于影响使用。









电动蝶阀工作原理

工作电源通常有:AC220V,AC380V等。输入信号:4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后;以电能作为驱动力来驱动硬密封蝶阀阀板,作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度,从而达到流量、温度、压力等不同工艺参数的调节和控制。





电动蝶阀特性

1. 在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能



2. 三维偏心密封系统加之人优化的设计,使阀门开启阻力小.蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成脱离密封圈,固体物不易在密封面上堆积.阀门关闭过程通过密封圈的弹性受压来完成,



3. 蝶板与密封圈之间不存在相卡现象.



4. 阀门的密封性能不受温度变化的影响.



5. 阀杆轴径密封采用石墨压制成形密封圈.综上所述确保了零泄漏,金属密封加上在火灾前,中,后均为零泄漏,故是本质火灾安全型.



电动蝶阀优点



1、电动蝶阀启闭方便迅速、省力、流体阻力小,可以经常操作。

2、电动蝶阀结构简单,体积小,重量轻。

3、电动蝶阀可以运送泥浆,在管道口积存液体较少。

4、电动蝶阀低压下,可以实现良好的密封。

5、电动蝶阀调节性能好。



电动蝶阀缺点

1、使用压力和工作温度范围小。

2、密封性较差。



电动蝶阀分类



常用的电动蝶阀有对夹式电动蝶阀和法兰式电动蝶阀两种。对夹式电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式电动蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。





电动蝶阀型号表示方法:



电动蝶阀附加代号:BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;





蝶阀编制代号:D表示蝶阀;



传动形式代号:手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;



连接方式代号:4法兰式、6焊接、7对夹式;



结构形式代号:1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;



密封材料代号:H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;



压力等级代号:10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPA是压力的单位,一公斤等于0.1Mpa;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号,LB是美标磅级单位。



壳体材质代号:C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。





以上为常见的蝶阀相关代号,因工况特殊需定做的产品,可根据设计方案进行选型。





电动蝶阀型号编制说明:







D:表示蝶阀;



9:表示传动方式为电动;



4:连接方式为法兰连接;



3:结构形式为三偏心;



H:密封副材料为不锈钢;



16:表示公称压力为1.6MPa;



P:表示阀体材质为不锈钢。



电动蝶阀安装与维护

1、在安装时,阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀,开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。
