蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。

蝶阀结构

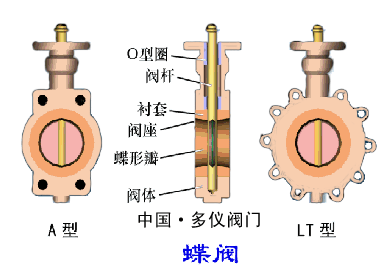

主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。

蝶阀工作原理

蝶阀原理图

蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速，并且还可以同时具有良好的流量调节功能和关闭密封特性，是近十几年来发展较快的阀门品种之一。蝶阀的使用非常广泛。其使用的品种和数量仍在继续扩大，并向高温、高压、大口径、高密封性、长寿命、优良的调节特性，以及一阀多功能发展。其可靠性及其他性能指标均达到较高水平。

蝶阀特点

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

2、蝶阀可以运送泥浆，在管道口积存液体较少。 低压下，可以实现良好的密封。 调节性能好。

3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。

4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。

蝶阀优点

1、启闭方便迅速、省力、流体阻力小，可以经常操作。

2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。

3、可以运送泥浆，在管道口积存液体较少。

4、低压下，可以实现良好的密封。

5、调节性能好。

6、全开时阀座通道有效流通面积较大，流体阻力较小。

7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。

8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

9、安装方便。

10、操作灵活省力，可选择手动、电动、气动、液压方式。

蝶阀缺点

1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀分类

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。

按密封形式可软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

蝶阀安装维护

1、在安装时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
