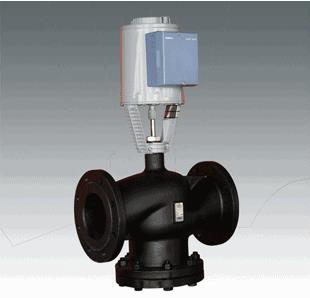

动态平衡电动调节阀区别于传统的电动二通阀,是动态平衡与电动调节一体化的产品,动态压差平衡阀直接恒定电动调节阀两端的压差,可实现调节阀两端的压差在整个调节过程恒定,即阀权度始终为1,可实现其理想特性曲线,从而实现理想的温控效果。




动态平衡电动阀在不同开度时的流量与阀门两边压差的关系曲线见下图,从图中可以看出要想达到所需的流量需要满足*小的工作压差,当调节阀芯开度一定时,整个阀两端的实际压差小于*小工作压差时,流量随阀门两的压差的增加而增加,当达到阀门*小工作压差后,经过阀门的流量将保持恒定不变,不再随阀门两端的压差的增加而变化。只有当调节阀芯的开度发生变化时,流量才发生变化。

由公式可得经过阀门的流量大小与阀门的开启度及阀后的压差有关,而控制系统则根据负荷变化向阀门输出相应信号调节阀门的开度,从而达到相应的流量。因此只要能恒定调节阀前后的压差,就可以保证流量的变化完全由阀门开度而决定,即与负荷变化相对应,而不受其它阀门开关影响产生的系统压力波动的影响,从而达到动态平衡的效果。任何一个支路的调节都不会对其他支路产生干扰,同时任何一个支路都不会受到其它支路调节的影响。
在空调水系统中,为了达到良好的受控效果,*佳的调节阀的特性应是等百分比特性,也称对数特性,此曲线也称阀门的理想特性曲线。一个空调系统如果不能够保持调节阀开度和空调器散热量之间的良好线性关系,则会造成温度波动频繁,系统稳定时间过长。
